Tabela za brz odabir prečnika
Tabela je napravljena radi lakšeg odabira potrebnog prečnika RK Infra – Thermo Tec Flex predizolovanih fleksibilnih PE Xa SDR11 cevi (Heat Flex).
Ovo uputstvo je napravljeno samo za brzi odabir i okvirnu procenu vrednosti investicije. Za tačne preporuke obratiti se projektantu termotehničkih instalacija.
Tabela je napravljena za situacije kada je sistem projektovan za Δt=20°C što je najčešći slučaj u grejnim sistemima (na primer 90/70°C).
Za veći ili manji Δt od 20 °C ova tabela ne važi.
U koloni Q (kW) prikazane su toplotne snage od 10 kW do 700 kW u koracima od po 10 kW.
Potrebno je da znate kolika količina toplote je Vama potrebna da transportujete od generatora toplote do potrošača, koju ćete dobiti proračunom od strane projektanta iako se često dešava da se to okvirno određuje u odnosu na grejnu površinu, šac metodom (u rasponima od 0,05 kW/m2 do 0,2 kW/m2).
Kada odaberete snagu (na primer 20 kW) povlačite nadesno i prvo nailazite na potreban maseni protok potreban da se ova količina toplote prenese do potrošača u jedinici vremena (u ovom slučaju 860 kg/h).
Idući dalje na desno nailazite na parne informacije (potrebna brzina strujanja fluida za ovaj maseni protok i pad pritiska po metru cevi koji rezultira).
Kada naiđete koja brzina strujanja fluida i pad pritiska po metru odgovara Vašem sistemu (zavisi od ukupne dužine cevovoda,raspoložive pumpe i slično) povučete nagore i odredili ste prečnik (u ovom slučaju nama odgovara pad pritiska od 0,09786 kPa/m i brzina strujanja fluida od 0,46148 m/s i povukli smo na gore i odabrali cev 32/26,2 što znači da je spoljašnji prečnik 32 mm a unutrašnji 26,2 mm, jer je debljina zida kod ove cevi 2,9 mm.

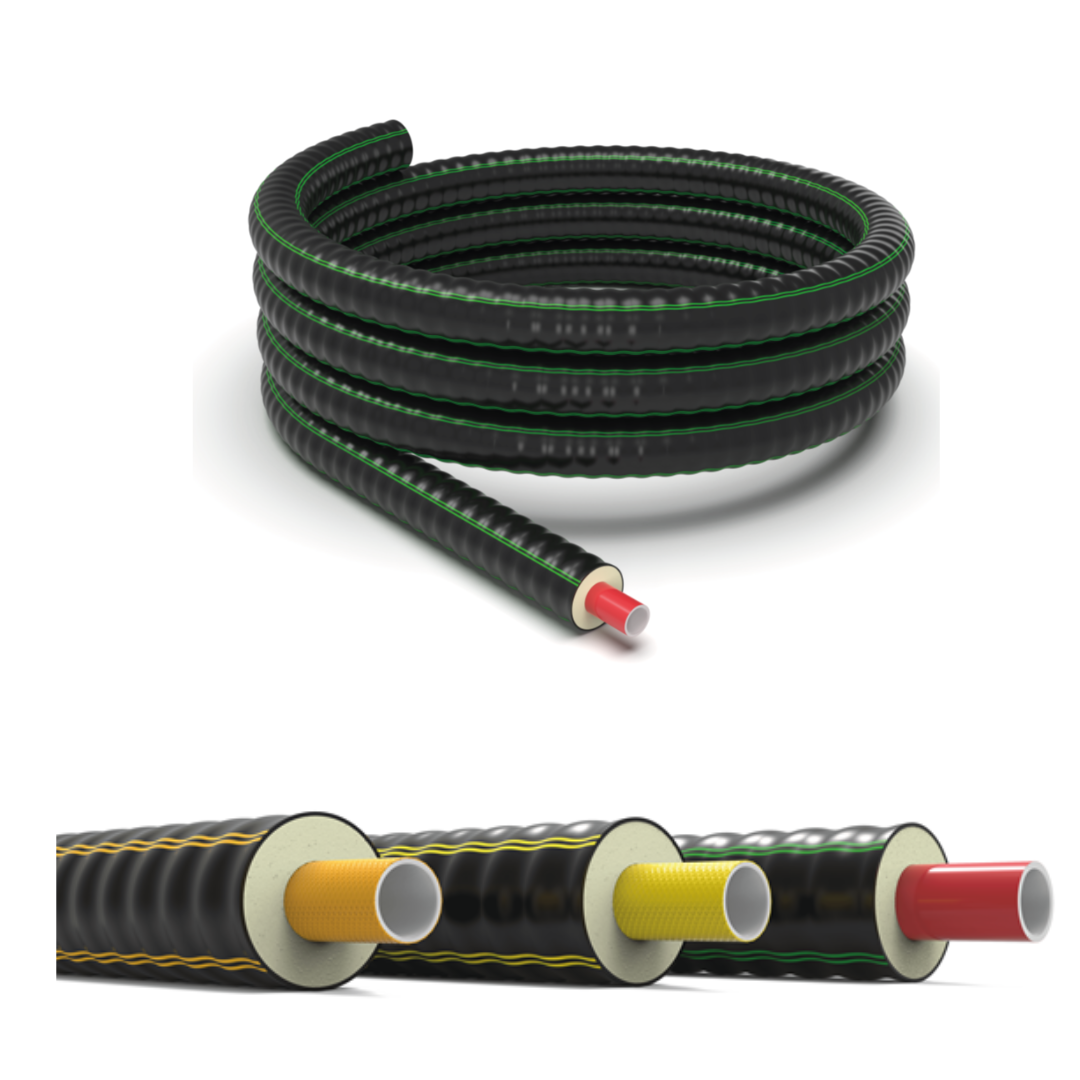

Kada ste odabrali prečnik medijumske cevi, onda, u tabeli pored, birate da li ćete tu cev poručiti u UNO varijanti (32/76 standardna izolacija ili 32/91 pojačana izolacija) ili u DUO varijanti (32+32/111 standardna izolacija ili 32+32/126 pojačana izolacija).

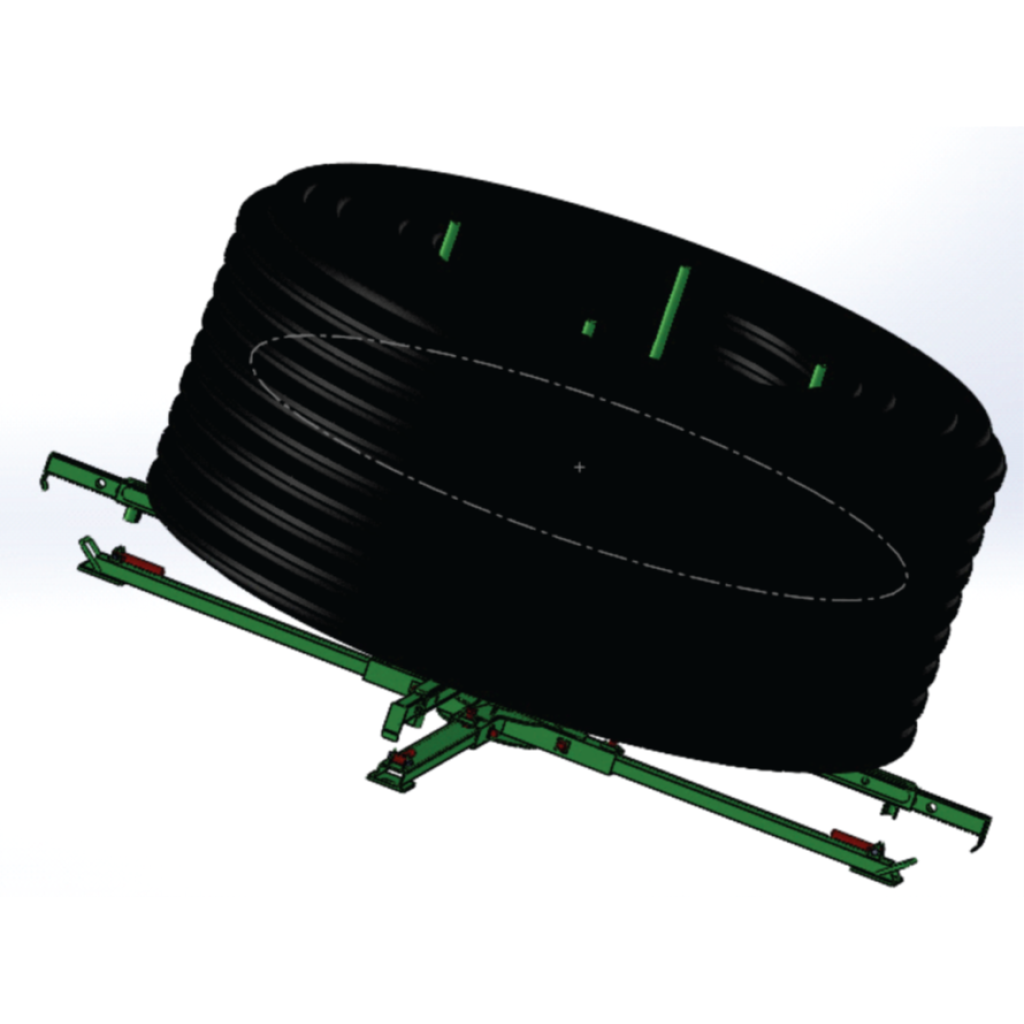

Cevi sa standardnom izolacijom imamo na stanju u Srbiji i vršimo premotavanje sa velikih koturova na Vaše potrebne dužine, koliko god da su potrebne (od 1 m do maksimalnih dužina koturova). Cevi sa pojačanom izolacijom imamo na stanju u Austriji i možemo ih uvesti za Vaše potrebe sa nešto dužim rokom isporuke.

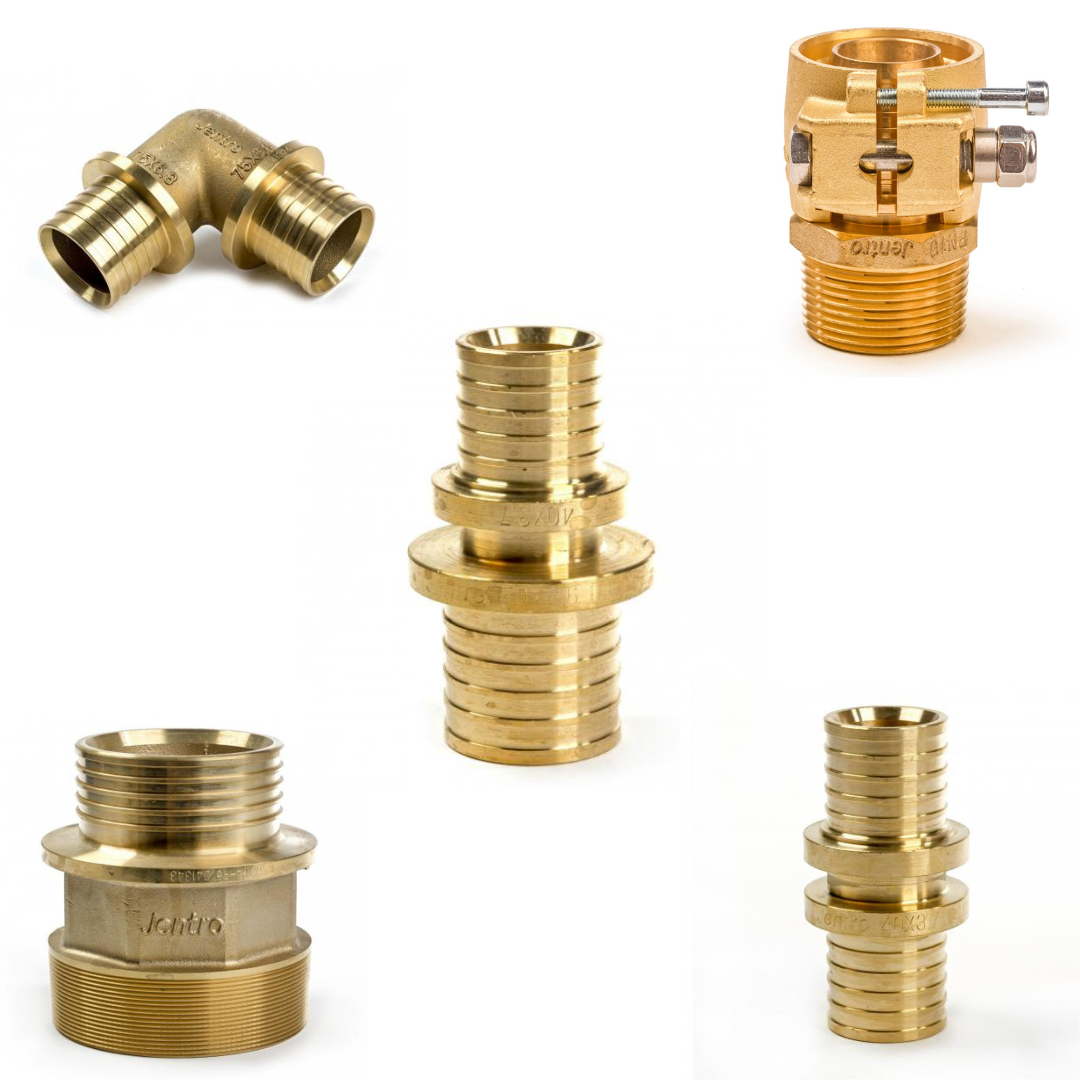

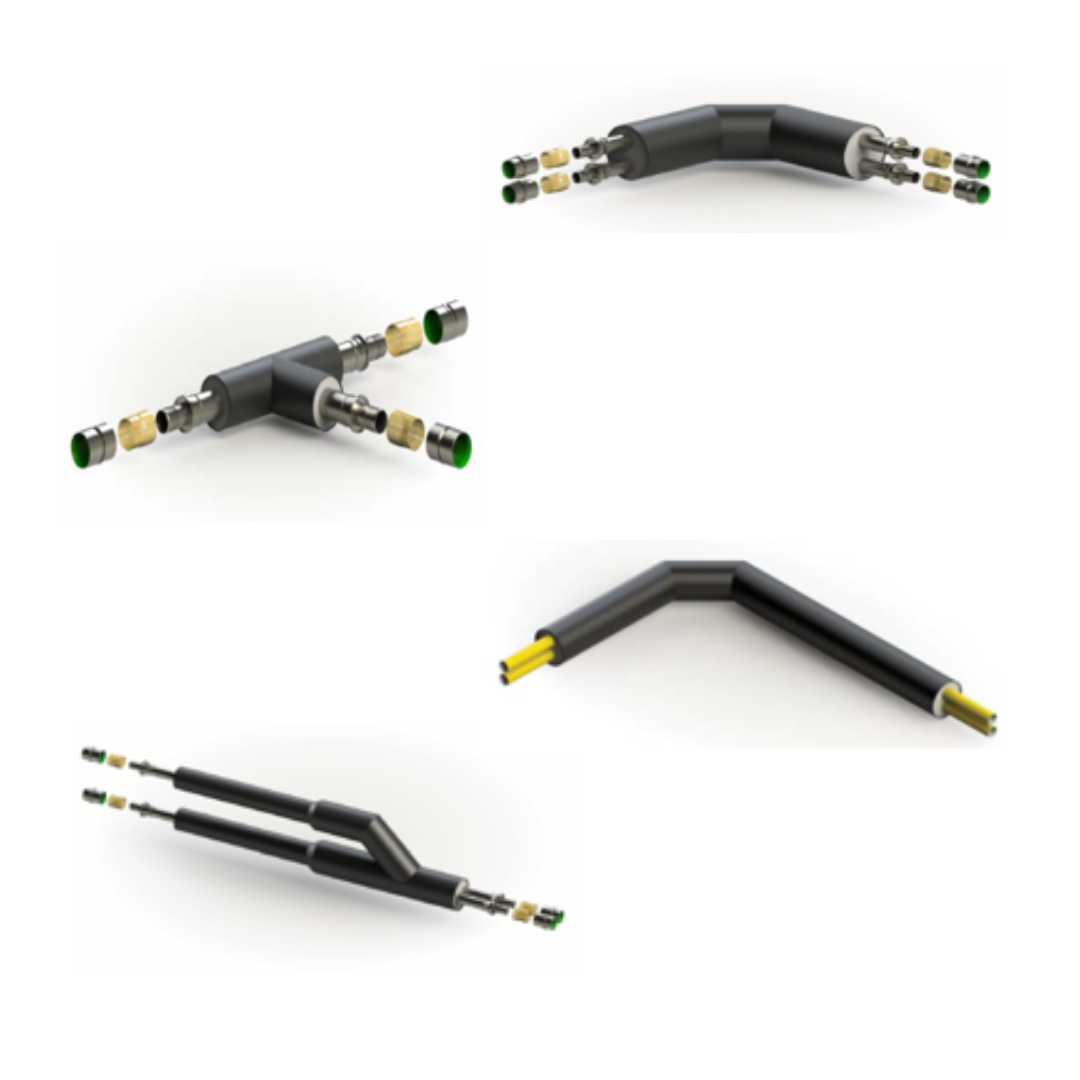

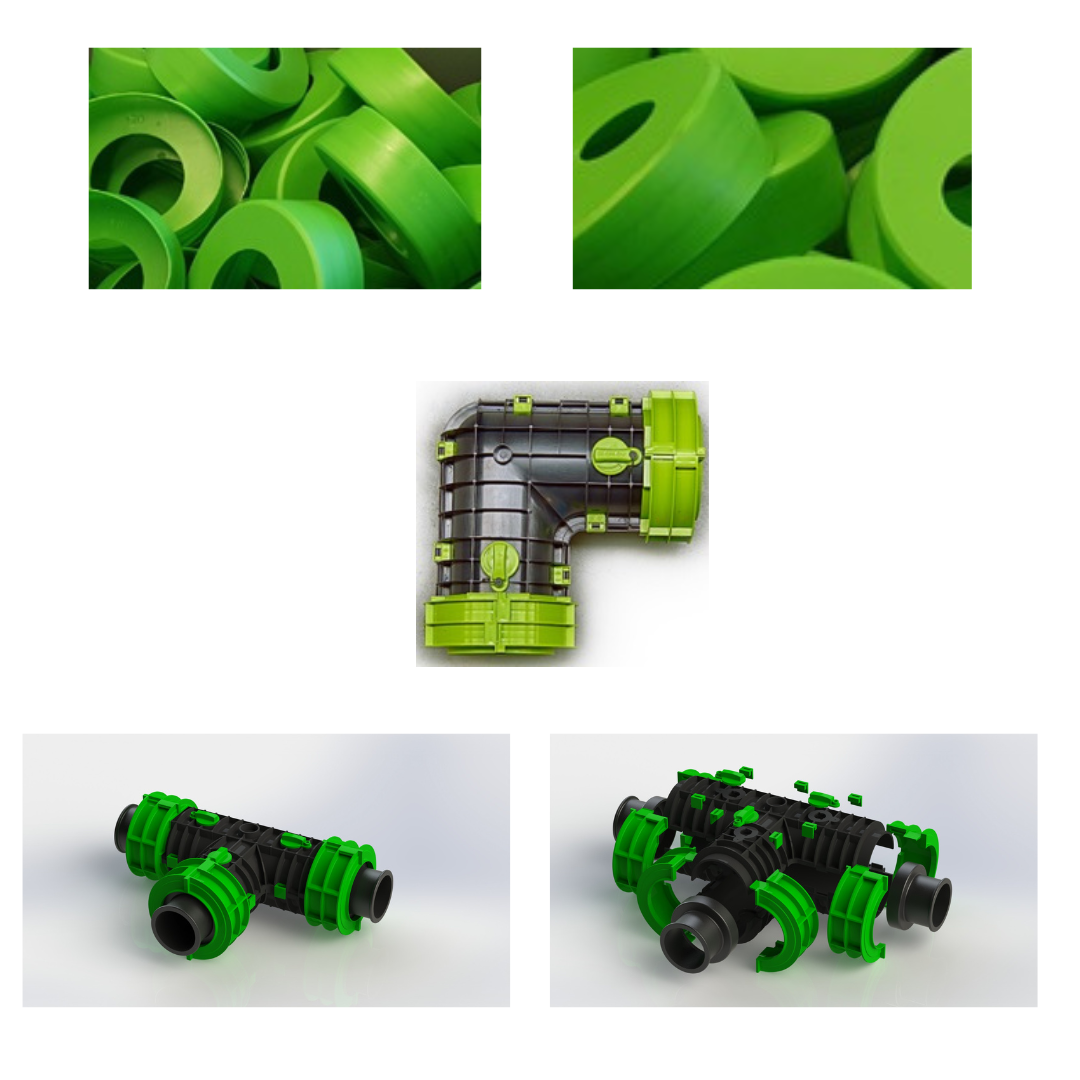

Kako specificirati elemente predizolovanog fleksibilnog sistema?
Uputstvo kako da napravite specifikaciju potrebnog materijala i količina za jednostavne trase (od izvora do potrošača)
